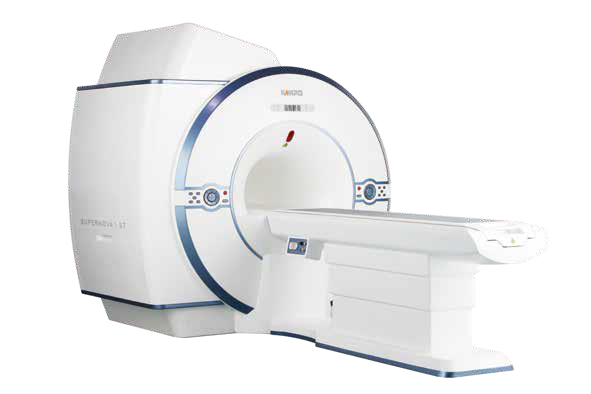

开普Supernova 超 导 1.5T核磁共振

一、辽宁开普医疗系统有限公司简介

辽宁开普医疗系统有限公司成立于2010年6月，公司致力于磁共振、X线等大型医疗影像设 备的研发及生产、医用图像处理软件的开发、影像设备升级解决方案等。

2010年6月，开普医疗在辽宁的“中国药都”建有占地面积7万平方米的产业基地--开普科  技园，建立了国内一流的MRI产品研发中心、X线产品研发中心及生产中心。

2011年8月，开普医疗北京研发中心正式成立。

2018年6月，第三研发中心落地美国。

2018年7月，第二生产基地及第四研发中心落地杭州。

开普医疗致力于科技创新，已经荣获70余项国家认证专利(包括23项发明专利、17项实用新型技术专利、13项外观设计专利、17项软件著作权、主持7项国家及省部级科研项目以及国家<医疗器械电磁兼容标准>起草和验证资格),其中技术发明专利涵盖了MR和X线产品的国内尖 端技术。

作为业界知名的大型医疗设备制造企业，开普医疗汇聚了众多国内医疗影像设备研发的技术精英，组成了一支国内一流的专业化医学影像产品研发团队，拥有丰富的大型医学影像产品研发经验及雄厚的产业化发展实力。团队成员兼具高水平理论基础与丰富的工作经历，在研发团队中博士和硕士学历占60%以上，团队的领军人物更是具有二十年以上相关产品研发经验的中国顶尖专家，他们构成了开普医疗持续发展的坚实基础。开普医疗希望通过不懈的努力，致力于成为值得信赖的大型医疗影像设备与服务供应商，为中国的医疗健康事业做出卓著的贡献

我们公司现有磁共振及X线两大生产线，主要产品有：0.35T、0.5T永磁型磁共振和0.5T、1.5T超导型磁共振及各种型号配置的DR产品。CT及超声诊断设备正在紧锣密鼓的研发中，不久将  呈现给大家。开普医疗作为民族医疗设备品牌的代表，积极响应国家号召，紧握分级诊疗政策的脉搏，针对如何建立分级诊疗制度，开发出以《腾云》智慧云平台为依托的医联体建设解决方案。

开普医疗产品研发起点高、适用广泛、性价比尤为突出， Supernova 超导 1.5T 磁共振成像系统，采用光能放大处理和光纤传输技术，实现图像高保真质量；超强超快速梯度系统，为国家发明专利技术，可以实现超快速扫描。我司研发生产的光纤超导1.5T产品技术现阶段远超于国内其他同类产品，在国际上也处于领先地位。

我们的核磁共振产品拥有开放的视野和精心设计的流程化操作界面、独有系统序列自动校正技术和门控技术等特点使我们的磁共振成像系统处于同行领先地位。

X 射线类产品目前包括：数字化悬吊式 X 射线摄影系统、数字化双立柱式 X 射线摄影系统、便携式 X 射线摄影系统及其它多款产品，其中常规 X 射线摄影系统配合我司的医用数字化 X 射线成像系统，打造了新颖、灵活、实用、便捷、全面、高效的数字化摄影解决方案，让更多的基层医院用很少的资金在短时间内获得高效率的数字摄影体验。

经过公司全体成员的不断努力，开普医疗的产品已在全国范围内拥有完善的销售与服务体系和庞大的客户群体，并且多款产品远销国外，获得了广大客户及业内专家的一致好评。

二、磁共振成像的优势及适应症

  临床应用中，MRI在对中枢神经系统、四肢关节肌肉系统的诊断方面优势最为突出。相对应CT、X光片，没有辐射，最大程度减少了患者伤害。下面分别介绍MRI在各个部位的优势及适  应症。

三、磁共振成像的市场效益分析

   随着社会经济的快速发展、老百姓收入增加及可支配健康费用的提高，恢复健康和进一步了解病情的需求给现代医院提出了更高的要求，要求现代医院在诊断和治疗水平方面同步提高。磁共振作为现代大型医疗诊断设备的制高点，越来越多地受到广大中基层医院的关注，下面我们浅析一下磁共振对医院发展的必要性和重要性。

四、超导磁共振的优势

  超导磁共振随着国际及国内超导磁体技术的发展，其在磁共振成像中相对于永磁磁共振的优势体现在如下几个方面：

五、Supernova 1.5T

超导磁共振成像系统的特点

1 . 核心技术--国内首创光纤传输技术

MR信号在电缆中传输产生损耗是图像信噪比下降的因素之一。Supernova  1.5T采用的是光纤传输技术，光纤传输的优点是速率快，抗干扰性强，不会受到电磁场的干扰，可以减少磁共振信号在传输过程中的衰减和失真，从而避免信噪比在传输过程中的损失。

目前大多数国产厂家都是采用电缆传输，电缆传输的速率慢，抗干扰能力差，容易受到电磁场的干扰，使图像的信噪比下降。

2 . 自主研发--超强梯度

Supernova 1.5T 采用自主研发的负载自适应数字可变频 PWM 调节技术，保证了梯度场强度与梯度场切换率完美匹配，使梯度线圈的性能发挥到极致，确保了成像速度超快、图像细节超清的优点，全面满足各种临床需求。

3 . 液氦零消耗技术

液氦的日常消耗，是超导磁共振用户有着较高维护成本的主要因素。Supernova 1.5T磁共振为了帮助用户节约使用成本，采用日本“住友”4K冷头，可以将氦气全部液化，循环使用，从而实现液氦的零消耗，延长液氦的使用周期。

   在对使用了3年多的装机医院的持续观测中， Supernova 1.5T真正做到了零液氦消耗，液氦面一直维持在装机时的水平，为装机医院大大的节约了维护成本.

4 . 舒适的检查环境

  Supernova 1.5T人性化的设计，以可信赖的性能，实现更快捷、更舒适的检查，提供更多对患者的关爱。更低的噪声环境，使整个扫描过程更舒适。

5 . 全面优化的软件系统

Supernova 1.5T 系统完全采用自主研发的软件平台及扫描技术 应用界面：中英双语自由切换，适用于不同的地区和用户群体；

应用序列：开普医疗一直着眼于国际上最先进的技术，除了日趋常规的MRA、MRCP、MRU、MRM 等成像技术外，还有弥散、TrueFISP 等高级成像技术，外加独有的系统序列自动校正技术和门控技术。

独有 K-MIP  算法，在血管造影方面尤其出色：与系统性能实现最佳匹配，有效抑制图像伪影，提供更高信噪比，更清晰的显示图像细节， 能在提高扫描速度的同时节省内存的消耗。

6 . 超快速成像（SS-FSE）

常规的FSE序列是在一次90°射频脉冲激发后，利用多个180°脉冲采集多个自旋回波，需  要多次90°脉冲激发后才能完成K空间的填充。FSE序列与SS-FSE相比较，SS-FSE特点。在  一次90°脉冲激发后，利用连续的180°脉冲采集了填充K空间所需要的所有回波信号，即一次90°脉冲后完成了K空间填充。SS-FSE的主要作用：1.颅脑超快速T2WI成像2.腹部脏器屏气超快速T2WI。屏气或呼吸触发水成像（如MRCP、MRU、MRM等）如上图：

六、先进的硬件系统配置

（一）磁体系统

Supernova 1.5T 超导磁体，采用原装进口日本住友 4K 冷头， 使用了零液氦消耗技术。磁体系统是磁共振成像的核心，磁体的均匀性是优质图像和大FOV扫描等临床应用的基础。Supernova1.5T通过主动、被动及动态匀场等方式确保了磁场高度的均匀性，在进行大FOV扫描  时可以减小图像的几何畸变；保证脂肪抑制的均匀性；60cm的检查孔径，同时增大了等中心开放角和磁体的开放度，可以减少患者在检查时的幽闭恐惧感，增加检查时的舒适性。

（二）梯度系统

Supernova 1.5T 采用自主研发的负载自适应数字可变频 PWM 调节 技术，保证了梯度场强度与梯度场切换率完美匹配，使梯度线圈的性能发挥到极致，确保了成像速度超快、图像细节超清的优点，全面满足各种临床需求。

梯度系统是高分辨率成像和超快速扫描的基石。Supernova  1.5T采用自主研发的高性能梯度系统, 梯度场强为40mT/m， 切换率为132mT/m/ms，这套梯度系统的性能在国产设备中处于领先水平，较高的梯度场强和切换率可以缩短回波间隙从而加快采集速度，确保了快速和超快速成像序列的扫描。梯度系统具备自动一阶线性补偿技术和梯度降噪技术，保证了梯度场的性能稳定，提高了图像的几何保真度。自主研发的负载自适应数字变频梯度调节技术, 通过对负载的实时监测和反馈，精密调节和控制梯度输出电流，从而提高梯度利用率，保证了梯度线圈和梯度放大器的完美匹配。

（三）射频系统

  Supernova  1.5T采用全数字化高性能射频系统，系统运行稳定、耐久可靠，可实现各种特殊序列的扫描，特别是采用相位可调正交发射线圈技术，确保成像空间高度均匀的射频发射场，使全身各部位都能保证 均匀的成像信号，从而获得最佳的图像质量。

（四）谱仪系统

  谱仪系统及智能化软件平台是整套磁共振系统的大脑，控制和谐调每个部件运行状态， Supernova  1.5T采用自主研发、专利技术全数字化的谱仪，可以提高各系统之间的匹配度和兼容性，优化各系统的性能。是我们丰富的成像技术的一个基本保障。

（五）全身相控阵接收线圈系列

  Supernova 1.5T 采用 16 通道相控阵接收线圈，针对身体各个部位特殊设计，可配置多部位高密度相控阵线圈，使全身各部位(如头，颈，腰，腹，脊椎，盆腔，四肢，各关节等)都能得  到最佳的图象质量，满足所有临床需求。

（六）扫描床及附件

（七）优越的计算机系统 运行稳定的工业级计算机系统， 设计更人性化，运行更稳定
